Fahrgestell

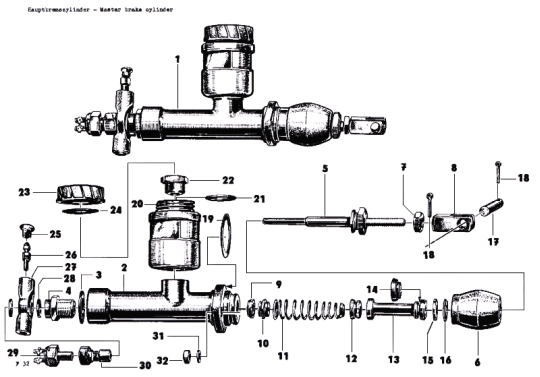

Hauptbremszylinder
)
| Pos | Order-No. | Anzahl | Beschreibung | ZAK-No. |
|---|---|---|---|---|
| 1 | 18 30553 000 | 1 | Hauptbremszylinder vst. | 134 29 14 215 018408 |
| 2 | 18 30003 006 | 1 | Hauptbremszylinder-Gehäuse. Quelle LDM-Tuning | |
| 3 | 99 00108 562 | 1 | Dichtring A 22 x 27 TGL 0-7603 Cu | 134 29 99 108 191067 |
| 4 | 18 30009 108 | 1 | Verschlussschraube | 134 29 14 215 009608 |
| 5 | 18 31422 006 | 1 | Druckstange mit Gabelkopf | |
| - | 18 31421 005 | 1 | Druckstange | |
| 6 | 18 30695 005 | 1 | Schutzbalg | 134 29 14 215 133908 |
| 7 | 99 00072 855 | 1 | Sechskantmutter M 9 TGL 0-439-6 | 135 72 11 205 063049 |
| 8 | 18 30002 101 | 1 | Gabelkopf | 134 29 14 215 013308 |
| - | 18 30548 003 | 1 | Bodenventil vst. | 134 29 14 215 012508 |
| 9 | 18 30547 002 | 1 | Ventilsitzring | 134 29 14 215 005308 |
| 10 | 18 30011 006 | 1 | Kappenventil vst. | |
| 11 | 18 30012 007 | 1 | Druckfeder vst. | 134 29 14 215 014108 |
| 12 | 18 30005 008 | 1 | Manschette | 134 29 14 215 003078 |
| 13 | 18 30550 006 | 1 | Kolben vst. | 134 29 14 215 016808 |
| 14 | 18 30001 004 | 1 | Ringmanschette | 134 29 14 215 002908 |
| 15 | 18 30006 105 | 1 | Scheibe | 134 29 14 215 010908 |
| 16 | 18 30007 001 | 1 | Sprengring | 134 29 14 215 004508 |
| 17 | 03 00771 008 | 1 | Bolzen | 134 29 19 200 062003 |
| 18 | 99 00011 265 | 2 | Splint 3,2 x 14 TGL 0-94 | 135 73 48 009 023530 |
| 19 | 99 00109 008 | 1 | Dichtring (Papier) | |
| - | 18 30039 000 | 1 | Plastbehälter vst. | 134 29 14 231 053908 |
| 20 | 18 30040 002 | 1 | Plastbehälter (0,1 l Inhalt) | |
| 21 | 18 30038 104 | 1 | Scheibe | 135 73 11 118 143022 |
| 22 | 18 30203 101 | 1 | Verbindungsstutzen | 134 29 14 231 044008 |
| 23 | 18 30401 003 | 1 | Plastdeckel vst. | |
| 24 | 18 30042 004 | 1 | Gummischeibe | 134 29 14 231 043208 |
| 25 | 99 00176 001 | 1 | EntlĂĽftungskappe TGL 39-223 | 135 39 32 005 003003 |
| 26 | 18 30046 104 | 1 | EntlĂĽftungsschraube M 8 x 37 TGL 39-227 | 134 29 14 231 016808 |
| 27 | 18 30193 106 | 1 | Verteilerringstutzen | 134 29 14 231 028008 |
| 28 | 99 00108 232 | 2 | Dichtring A 12 x 15,5 TGL 0-7603 Cu | 134 29 99 108 191067 |
| 29 | 99 00280 018 | 1 | Bremslicht-Ă–ldruckschalter TGL 23410.Quelle LDM-Tuning | 136 65 61 207 900169 |
| 30 | 18 30045 111 | 1 | Hohlschraube | 134 29 14 231 004508 |
| 31 | 99 00106 095 | 2 | Federring B 6 TGL 7403 | 135 73 42 002 023063 |
| 32 | 99 00072 156 | 2 | Sechskantmutter M 6 TGL 0-934 | 135 72 11 205 083031 |
| Anzahl | Schrauben |
|---|---|
| 1 | Verschlussschraube |
| 1 | EntlĂĽftungsschraube M 8 x 37 TGL 39-227 |
| 1 | Hohlschraube |
| Anzahl | Scheiben/Federringe |
| 1 | Scheibe |
| 1 | Scheibe |
| 1 | Gummischeibe |
| 2 | Federring B 6 TGL 7403 |
| Anzahl | Muttern |
| 1 | Sechskantmutter M 9 TGL 0-439-6 |
| 2 | Sechskantmutter M 6 TGL 0-934 |
Nachtrag Ersatzteilliste
| Pos | Bestellnummer alt | Bestellnummer neu | Beschreibung | ZAK-No. |
|---|---|---|---|---|
| 1 | entfällt | 08 31902 003 | Hauptbrems Zylinder vst. | 134 39 14 215 018408 |
| 4 | entfällt | 08 30009 107 | Verschlussschraube | 134 29 14 215 009608 |
| 6 | entfällt | 08 30695 004 | Schutzbalg | 134 29 14 215 133908 |
| 8 | entfällt | 08 30002 100 | Gabelkopf | 134 29 14 215 013308 |
| 11 | entfällt | 08 30012 006 | Druckfeder vst. | 134 29 14 215 014108 |
| 13 | entfällt | 08 30550 005 | Kolben vst. | 134 29 14 215 016808 |
| 15 | entfällt | 08 30006 104 | Scheibe | 134 29 14 215 010908 |
| 16 | entfällt | 08 30007 000 | Sprengring | 134 29 14 215 004508 |
| - | entfällt | 08 30039 008 | Plastbehälter | 134 29 14 231 053908 |
| 20 | entfällt | - | Plastbehälter (0,1 l) | |
| 24 | entfällt | 08 30042 003 | Gummischeibe | 134 29 14 231 043208 |
| 27 | entfällt | 08 30193 105 | Verteilerringstutzen | 134 29 14 231 028008 |
| 30 | entfällt | 08 30045 110 | Hohlschraube | 134 29 14 231 004508 |
